НВДМ-100

НВДМ-100 Насос НВДМ-100 соответствует требованиям технических условий ТУ 3648-034-00218526-2002.

На базе насоса НВДМ-100 выпускается агрегат типа АВДМ-100, состоящий из насоса, азотной ловушки ЛА-100 и затвора вакуумного с электромеханическим приводом 2ЗВЭ-100.

Насос изготавливается с фланцами по отраслевому стандарту, действовавшему в СССР.

Преимущества

  • исключительное удобство и простота эксплуатации;
  • простота и надежность конструкции;
  • откачка всех газов и паров, которые химически не воздействуют на рабочую жидкость;
  • возможность обеспечения высокой быстроты действия при незначительных размерах и небольших энергозатратах;
  • широкой диапазон рабочих давлений.



 Насосы вакуумные  Скорость откачки л/с / м3/ч Остаточное давление мм. рт. ст. Габаритные размеры (мм.) Масса (кг) Мощность кВт/ об.мин Цена руб. с НДС
НВДМ-100 / 340 5х10 -7 275х170х310 6,5 0,5 83 160



Технические характеристики

Наименование параметра Значение

1 Быстрота действия в диапазоне рабочих давлений от 6,6·10-4 до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с*

340±40

2 Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха:

а) от +10 до +25 0С включ.

б) св. +25 до +45 0С включ

6,6∙10-5 (5∙10-7)

6,6∙10-4 (5∙10-6)

3 Наибольшее выпускное давление, Па (мм рт.ст.), не менее*

35 (0,263)

4 Потребляемая мощность при номинальном напряжении 220 В, Вт

500

5 Расход охлаждающей воды, л/ч



35

6 Объем заливаемой рабочей жидкости, л

0,07

7 Обратный поток паров рабочей жидкости, мг/мин см2

 8∙10-4

8 Условный проход, мм, на входе

100

9 Габаритные размеры, мм, не более

высота

длина

ширина



360

275

170

10 Масса, кг, не более***

 6,5

П р и м е ч а н и е:

* При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30%;

** Без заглушек, деталей их крепления;

*** Без заглушек, деталей их крепления и рабочей жидкости.


НВДМ-100

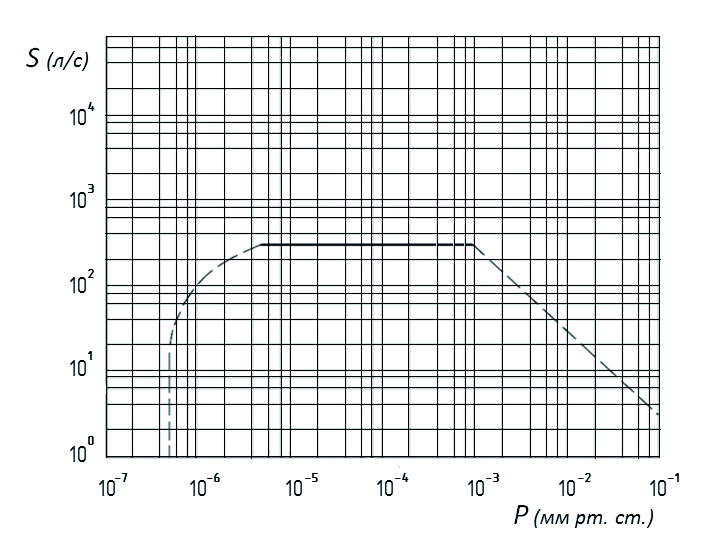

График зависимости производительности от давления на входе в насос

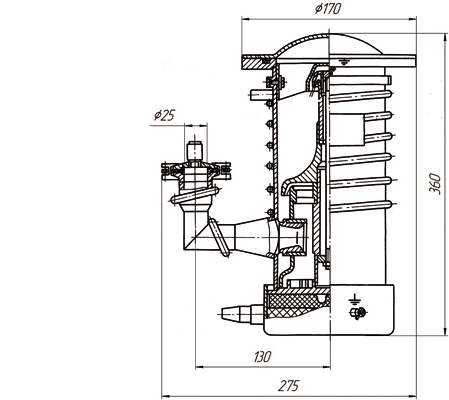

Габаритные параметры


nvdm-100ch
