НД-250Р
Насос вакуумный диффузионный паромасляный НД-250Р соответствуют требованиям технических условий ТУ 3648-023-00218526-2002.
Насос изготавливается с фланцами по стандарту ГОСТ Р 52856-2007 (ИСО 1609:1986).
Насос НД-250Р изготавливается с фланцами по отраслевому стандарту, действовавшему в СССР.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| НД-250Р | 2700 | 2,25х10 -7 | 580х475х445 | 33 | 2,4 | 198 000 |
Технические характеристики
| Наименование параметра | Значение |
|
1 Быстрота действия по воздуху при давлении, л/с 7,5·10-3 мм рт.ст. 7,5·10-4 мм рт.ст. 7,5·10-5 мм рт.ст. |
225 1500 2700 |
|
2 Наибольшее выпускное давлении, мм рт.ст. |
0,45 |
|
3 Предельное остаточное давление, мм рт.ст. |
2,25∙10-7 |
|
4 Потребляемая мощность, кВт |
2,4 |
|
5 Количество нагревателей, шт. |
2 |
|
6 Напряжение питания, В |
220±10% |
|
7 Время выхода на режим, мин |
25 |
|
8 Количество рабочей жидкости (ВМ-1С или ВМ-5С), л: max min |
1,8 1,3 |
|
9 Расход охлаждающей воды, л/ч: на насос на маслоотражатель |
160 20 |
|
10 Габаритные размеры, мм, не более*: высота длина ширина |
560 (580) 470 (475) 440 (445) |
|
11 Масса, кг, не более** |
28 (33) |
|
П р и м е ч а н и е: * Без заглушек и деталей их крепления; ** Без заглушек, деталей их крепления и рабочей жидкости. () - значения для НД-250Р. *** Без заглушек, деталей их крепления и рабочей жидкости. |
|

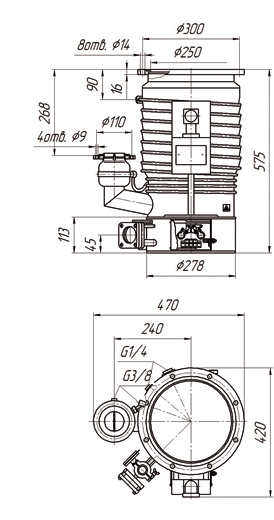

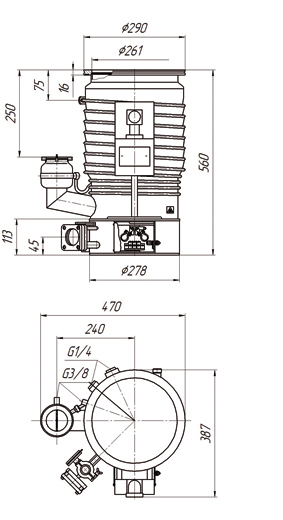

Габаритные параметры
