НВДМ-160
Насос НВДМ-160 соответствует требованиям технических условий ТУ 3648-034-00218526-2002.
На базе насоса НВДМ-160 выпускается агрегат типа АВДМ-160, состоящий из насоса, азотной ловушки ЛА-160 и затвора вакуумного с электромеханическим приводом 2ЗВЭ-160.
Насос изготавливается с фланцами по отраслевому стандарту, действовавшему в СССР.
Преимущества
- исключительное удобство и простота эксплуатации;
- простота и надежность конструкции;
- откачка всех газов и паров, которые химически не воздействуют на рабочую жидкость.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| НВДМ-160 | / 700 | 5х10 -7 | 425х260х370 | 16 | 0,8 | 153 280 |
Технические характеристики
| Наименование параметра | Значение |
|
1 Быстрота действия в диапазоне рабочих давлений от 6,6·10-4 до 1,3·10-1 Па (от 5·10-6 до 1·10-3 мм рт.ст.), л/с* |
700±100 |
|
2 Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха: а) от +10 до +25 0С включ. б) св. +25 до +45 0С включ. |
6,6∙10-5 (5∙10-7) 6,6∙10-4 (5∙10-6) |
|
3 Наибольшее выпускное давление, Па (мм рт.ст.), не менее* |
33,3 (0,25) |
|
4 Потребляемая мощность при номинальном напряжении 220 В, Вт |
800 |
|
5 Расход охлаждающей воды, л/ч |
60 |
|
6 Объем заливаемой рабочей жидкости, л |
0,3 |
|
7 Обратный поток паров рабочей жидкости, мг/мин см2 |
8∙10-4 |
|
8 Условный проход, мм, на входе |
160 |
|
9 Габаритные размеры, мм, не более высота длина ширина |
380 425 260 |
|
10 Масса, кг, не более*** |
16 |
|
П р и м е ч а н и е: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30%; ** Без заглушек, деталей их крепления; *** Без заглушек, деталей их крепления и рабочей жидкости. |
|
График зависимости производительности от давления на входе в насос

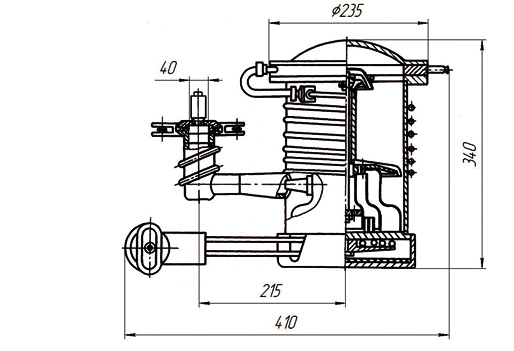

Габаритные параметры
