НАСОС ВАКУУМНЫЙ 2НВР-250Д
Насос вакуумный пластинчато-роторный 2НВР-250Д соответствует требованиям технических условий ТУ 3648-006-00218526-2002.
На базе вакуумного пластинчато-роторного насоса 2НВР-250Д и двухроторного вакуумного насоса НВД-600 выпускается агрегат АВД-150/63.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| 2НВР-250Д | 63 / 250 | 5х10 -3 | 1080х330х52 | 210 | 5,5 | 443 130 |
Запчасти для насоса 2НВР-250Д
|
Чертеж запчасти |
Наименование запчасти |
Наличие |
|
33 2516 1600 9 |
Электродвигатель АИРС112М4У3 (IM 3081) |
В наличии |
|
ЩП8.040.329-00 6 |
Крышка |
В наличии |
|
ЩП8.340.306-00 6 |
Полумуфта |
В наличии |
|
ЩП8.120.790-00 9 |
Стойка |
В наличии |
|
2057 409943 8260 00 9 |
Кольцо уплотнительное |
В наличии |
|
ЩП5.886.270-00 6 |
Фильтр |
В наличии |
|
2057 506823 0608 20 6 |
Шпонка |
В наличии |
|
ЩП8.686.681-00 3 |
Прокладка |
В наличии |
|
ЩП6.110.137-00 1 |
Корпус |
В наличии |
|
ЩП9.261.424-00 2 |
Пластина |
В наличии |
|
ЩП8.383.523-00 8 |
Пружина |
В наличии |
|
46 1583 77040 |
Подшипник |
В наличии |
|
ЩП6.309.143-00 0 |
Ротор |
В наличии |
|
ЩП9.261.425-00 9 |
Пластина |
В наличии |
|
25 3131 4062 5 |
Манжета 1.125х42-4 |
В наличии |
|
ЩП6.170.165-00 2 |
Крышка |
В наличии |
|
ЩП9.261.513-00 7 |
Пластина |
В наличии |
|
ЩП8.040.321-00 0 |
Крышка |
В наличии |
|
2057 409949 9007 0 7 |
Пробка |
В наличии |
|
2057 409943 8110 20 9 |
Уплотнитель |
В наличии |
|
2057 409943 8318 00 3 |
Уплотнитель |
В наличии |
|
ЩП8.211.266-00 6 |
Цилиндр II ступени |
В наличии |
|
46 1213 18717 |
Подшипник |
В наличии |
|
25 3131 4074 1 |
Манжета 1.1-30х52-4 |
В наличии |
|
ЩП8.977.119-00 0 |
Шпонка |
В наличии |
|
ЩП8.040.471-00 8 |
Крышка |
В наличии |
|
ЩП6.309.142-00 3 |
Ротор |
В наличии |
|
ЩП8.211.265-00 3 |
Цилиндр |
В наличии |
|
ЩП9.270.309-00 0 |
Поддон |
В наличии |
|
ЩП9.362.007-00 9 |
Прокладка |
В наличии |
|
2057 409943 8301 00 3 |
Прокладка |
В наличии |
|
ЩП8.040.332-00 8 |
Крышка |
В наличии |
|
ЩП7.060.236-00 4 |
Крыльчатка |
В наличии |
|
ЩП8.214.201-00 2 |
Вкладыш |
В наличии |
|
ЩП5.890.060-00 2 |
Клапан |
В наличии |
|
ЩП5.886.342-00 0 |
Фильтр |
В наличии |
|
ЩП7.016.235-00 6 |
Клапан |
В наличии |
|
2057 509113 3106 001 |
Пружина |
В наличии |
|
ЩП8.040.374-00 6 |
Крышка |
В наличии |
|
46 9127 3809 7 |
Шарик |
В наличии |
|
ЩП9.331.334-00 0 |
Штуцер |
В наличии |
|
ЩП8.383.524-00 5 |
Пружина |
В наличии |
|
ЩП7.064.032-00 6 |
Жиклер |
В наличии |
|
ЩП8.683.857-00 1 |
Прокладка |
В наличии |
|
2057 409949 9006 00 0 |
Пробка |
В наличии |
|
ЩП8.683.299-00 1 |
Уплотнитель |
В наличии |
|
2057 506212 1001 00 4 |
Фланец |
В наличии |
|
2057 409942 8110 03 3 |
Прокладка |
В наличии |
|
ЩП6.497.040-00 2 |
Трубопровод |
В наличии |
|
2057 409133 1101 00 9 |
Клапан |
В наличии |
|
2057 509265 0311 01 1 |
Кольцо |
В наличии |
|
ЩП8.383.529-00 0 |
Пружина |
В наличии |
|
2057 409949 9007 00 7 |
Пробка |
В наличии |
|
ЩП8.640.245-00 3 |
Смотровое стекло |
В наличии |
|
ЩП8.040.316-00 4 |
Крышка |
В наличии |
|
ЩП8.686.712-00 6 |
Прокладка |
В наличии |
|
2057 409614 0126 07 8 |
Винт |
В наличии |
|
ЩП8.686.711-00 9 |
Прокладка |
В наличии |
|
2057 403241 0101 00 6 |
Жиклер |
В наличии |
|
ЩП8.383.594-00 2 |
Пружина |
В наличии |
|
ЩП6.497.329-00 2 |
Трубопровод |
В наличии |
|
2057 503831 0251 06 0 |
Рым-болт |
В наличии |
|
ЩП5.886.340-00 6 |
Фильтр |
В наличии |
|
ЩП9.312.673-00 1 |
Экран |
В наличии |
|
ЩП9.310.534-00 3 |
Заглушка |
В наличии |
|
ЩП8.686.121-00 1 |
Уплотнитель |
В наличии |
|
ЩП8.624.440-00 6 |
Швеллер |
В наличии |
Технические характеристики
| Наименование параметра | Значение |
|

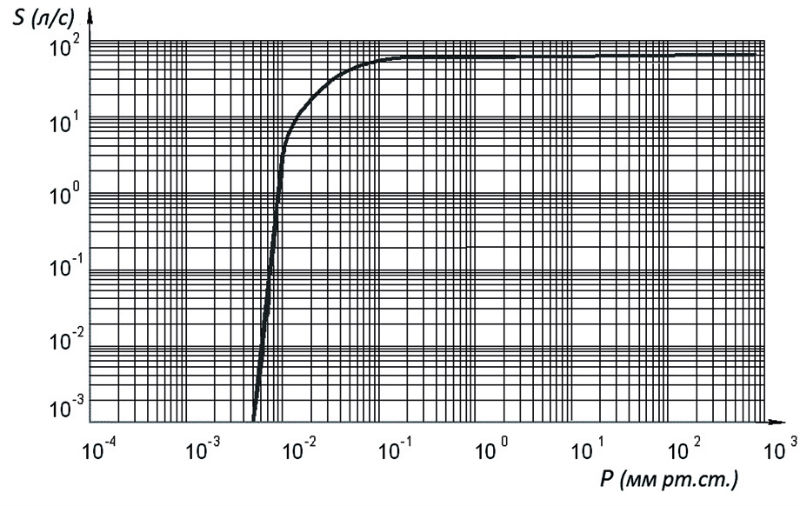

1 Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) |
230±35 (63±9,5) |
|
2 Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): ВМ-1С, ВМ-5С ТУ 38.101 1187-88 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
1·10-5 (7,5·10-5) 6,7·10-4 (5·10-3) 6,7·10-3 (5·10-2) |
|
ВМ-6 ТУ 38.401-58-3-90 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
2,7·10-5 (2·10-4) 1,3·10-3 (1·10-2) 7,9·10-3 (6·10-2) |
|
3 Наибольшее рабочее давление, кПа (мм рт.ст.) |
2,66 (20) |
|
4 Объем откачиваемого сосуда, м3, не более |
25 |
|
5 Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) |
2,66 (20) |
|
6 Количество рабочей жидкости, заливаемой в насос, дм3 |
14 |
|
7 Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В |
380 |
|
8 Мощность эл./двигателя, кВт |
5,5 |
|
9 Габаритные размеры, мм, не более: длина ширина высота |
1080 330 526 |
|
10 Масса, кг, не более* |
210 |
|
П р и м е ч а н и е: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10 0С до плюс 25 0С и атмосферном давлении на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|
Габаритные параметры
