НАСОС ВАКУУМНЫЙ 2НВР-5ДМ1
Насос вакуумный пластинчато-роторный 2НВР-5ДМ1 соответствует требованиям технических условий ТУ 3648-006-00218526-2002.
На базе вакуумного пластинчато-роторного насоса 2НВР-5ДМ1 и двухроторного вакуумного насоса НВД-200 выпускается агрегат АВД-50/5.
ПРЕИМУЩЕСТВА
Насос вакуумный пластинчато-роторный 2НВР-5ДМ1 по своим техническим характеристикам является аналогом насоса 2НВР-5ДМ и одновременно имеет ряд преимуществ перед ним:
- улучшенный дизайн;
- входной и выходной патрубки переведены на быстроразъемные соединения KF25;
- маслоотделитель 2МО-5, поставляемый по дополнительному заказу, устанавливается непосредственно на выходной патрубок;
- крепление корпуса насоса осуществляется четырьмя болтами, вынесенными на его торец, что в свою очередь существенно упрощает процесс разборки/сборки;
- для безопасности при обслуживании на насосе нанесены информационные знаки.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| 2НВР-5ДМ1 | 5,5 / 19.8 | 5х10 -3 | 555х170х280 | 26 | 0,55 | 121 560 |
Запчасти для насоса 2НВР-5ДМ1
|
Чертеж запчасти |
Наименование запчасти |
Наличие |
|
2057 305994 0002 00 4 |
Электродвигатель |
В наличии |
|
ЩП7.060.335-00 0 |
Крыльчатка |
В наличии |
|
ЩП6.150.628-00 0 |
Стойка |
В наличии |
|
2057 503831 0151 06 7 |
Рым-болт |
В наличии |
|
ЩП6.360.017-00 3 |
Щуп |
В наличии |
|
2057 409943 8101 00 7 |
Прокладка |
В наличии |
|
2057 409943 8101 03 6 |
Прокладка |
В наличии |
|
2057 303141 0002 00 6 |
Цилиндр |
В наличии |
|
2057 301131 5008 00 4 |
Крышка |
В наличии |
|
ЩП8.684.058-00 3 |
Уплотнитель |
В наличии |
|
ЩП6.210.302-00 0 |
Цилиндр |
В наличии |
|
2057 301116 1002 00 9 |
Корпус |
В наличии |
|
ЩП8.683.317-00 2 |
Прокладка |
В наличии |
|
2057 301151 0501 00 7 |
Фланец |
В наличии |
|
59 2371 5721 3 |
Маслоуказатель |
В наличии |
|
2057 301421 2002 00 3 |
Трубопровод |
В наличии |
|
ЩП8.683.561-00 1 |
Уплотнитель |
В наличии |
|
ЩП8.633.493-02 6 |
Заглушка |
В наличии |
|
2057 307532 0013 00 8 |
Фильтр |
В наличии |
|
2057 506122 9001 00 4 |
Пластина I ступени |
В наличии |
|
2057 403352 0103 00 1 |
Фланец |
В наличии |
|
2057 403311 0901 00 0 |
Клапан |
В наличии |
|
2057 501224 0601 00 3 |
Корпус |
В наличии |
|
2057 506122 9003 00 8 |
Пластина II ступени |
В наличии |
|
2057 509112 0102 00 9 |
Пружина |
В наличии |
|
ЩП6.424.447-00 7 |
Поддон |
В наличии |
|
ЩП6.393.186-00 4 |
Ротор |
В наличии |
|
2057 403411 0101 00 9 |
Пробка |
В наличии |
|
2057 404311 0901 00 9 |
Клапан |
В наличии |
|
ЩП8.683.857-00 1 |
Прокладка |
В наличии |
|
ЩП7.064.028-00 7 |
Жиклер |
В наличии |
|
ЩП8.040.374-00 6 |
Крышка |
В наличии |
|
46 9127 3809 7 |
Шарик |
В наличии |
|
ЩП9.331.334-00 0 |
Штуцер |
В наличии |
|
ЩП8.383.524-00 5 |
Пружина |
В наличии |
|
ЩП7.064.032-00 6 |
Жиклер |
В наличии |
|
ЩП8.683.857-00 1 |
Прокладка |
В наличии |
|
2057 409949 9004 01 9 |
Пробка |
В наличии |
|
ЩП8.683.299-00 1 |
Уплотнитель |
В наличии |
|
2057 506212 1001 00 4 |
Фланец |
В наличии |
|
2057 409942 8110 03 3 |
Прокладка |
В наличии |
|
ЩП6.452.538-00 9 |
Трубопровод |
В наличии |
|
2057 409133 1101 00 9 |
Клапан |
В наличии |
|
2057 509265 0177 01 3 |
Кольцо |
В наличии |
|
ЩП8.383.529-00 0 |
Пружина |
В наличии |
|
ЩП8.640.245-00 3 |
Смотровое стекло |
В наличии |
|
ЩП8.040.316-00 4 |
Крышка |
В наличии |
|
ЩП8.686.712-00 6 |
Прокладка |
В наличии |
|
2057 409614 0126 07 8 |
Винт |
В наличии |
|
ЩП7.064.023-00 2 |
Жиклер |
В наличии |
|
ЩП8.686.711-00 9 |
Прокладка |
В наличии |
|
2057 403241 0101 00 6 |
Жиклер |
В наличии |
|
ЩП8.383.594-00 2 |
Пружина |
В наличии |
|
ЩП8.960.071-00 9 |
Штифт |
В наличии |
|
2057 503831 0151 06 7 |
Рым-болт |
В наличии |
|
ЩП5.886.221-00 8 |
Фильтр |
В наличии |
|
ЩП9.261.514-01 7 |
Пластина |
В наличии |
|
2057 403112 1002 00 0 |
Заглушка |
В наличии |
|
ЩП8.686.398-00 4 |
Прокладка |
В наличии |
|
ЩП6.126.778-01 4 |
Опора |
В наличии |
|
ЩП6.126.778-00 1 |
Опора |
В наличии |

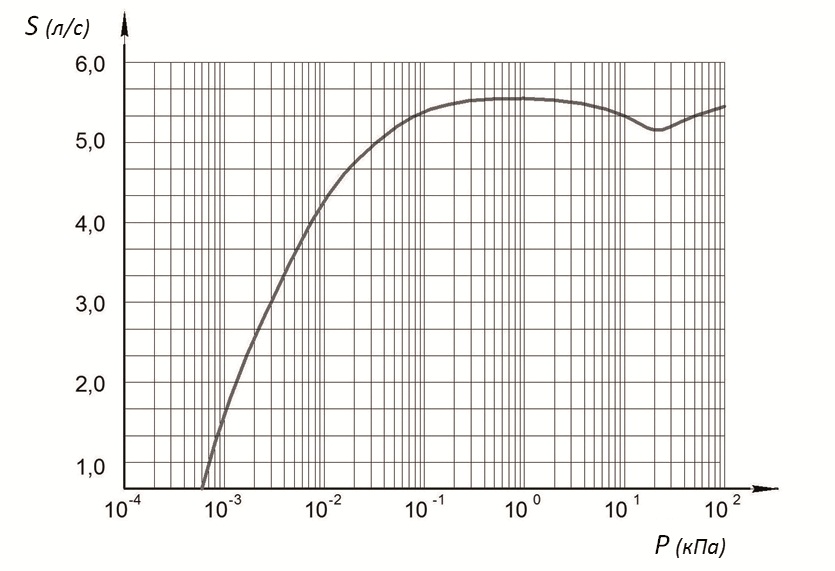

Технические характеристики
| Наименование параметра | Значение |
|
1 Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) |
19,8 (5,5) |
|
2 Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): ВМ-1С, ВМ-5С ТУ 38.101 1187-88 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
1,0·10-5 (7,5·10-5) 6,7·10-4 (5·10-3) 2,6·10-3 (2·10-2) |
|
ВМ-6 ТУ 38.401-58-3-90 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
1,3·10-5 (1·10-4) 1,3·10-3 (1·10-2) 6,7·10-3 (5·10-2) |
|
3 Наибольшее рабочее давление, кПа (мм рт.ст.) |
0,133 (1) |
|
4 Объем откачиваемого сосуда, м3, не более |
3,5 |
|
5 Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) |
2,7 (20) |
|
6 Количество рабочей жидкости, заливаемой в насос, дм3 |
1,2 |
|
7 Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В |
380 |
|
8 Мощность эл./двигателя, кВт |
0,55 |
|
9 Габаритные размеры, мм, не более: длина ширина высота |
542 166 286 |
|
10 Масса, кг, не более |
28 |
|
11 Диаметры условного прохода входного/ выходного патрубков, мм |
25/25 |

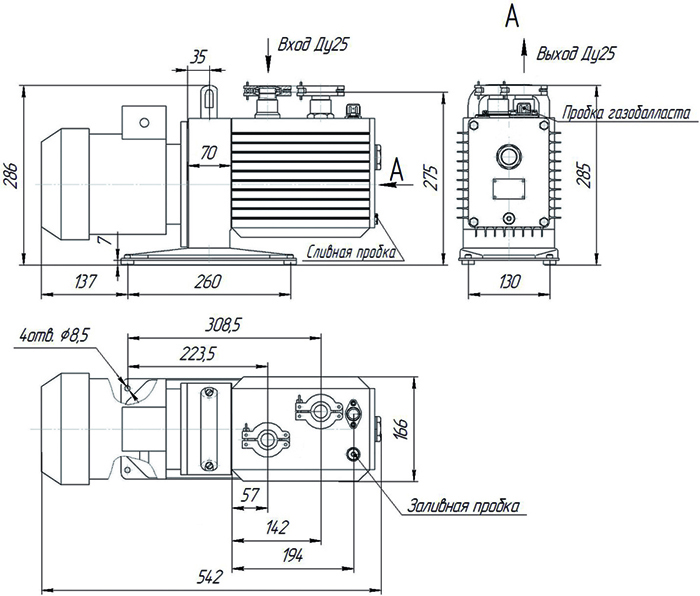

Габаритные параметры
