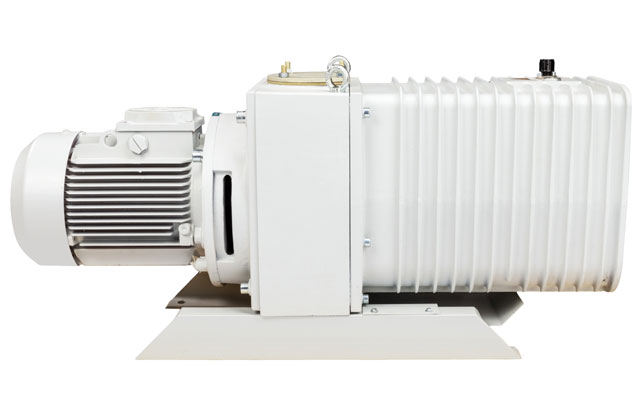

НАСОС ВАКУУМНЫЙ 2НВР-60Д
Насос вакуумный пластинчато-роторный 2НВР-60Д соответствует требованиям технических условий ТУ 3648-006-00218526-2002.
На базе вакуумного пластинчато-роторного насоса 2НВР-60Д и двухроторного вакуумного насоса НВД-200 выпускается агрегат АВД-50/16.
ПРЕИМУЩЕСТВА
- при работе не требует обслуживания, кроме контроля уровня масла;
- легко монтируется в системах откачки;
- выхлоп откачиваемого газа осуществляется через фильтр, ограничивающий выброс паров масла в атмосферу.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| 2НВР-60Д | 17,5 / 60 | 5х10 -3 | 850х300х400 | 100 | 2,2 | 255 050 |
Запчасти для насоса 2НВР-60Д
|
Чертеж запчасти |
Наименование запчасти |
Наличие |
|
33 2514 1112 9 |
Электродвигатель АИР 90L4У3 |
В наличии |
|
ЩП8.051.256-00 1 |
Крышка |
В наличии |
|
ЩП8.340.274-00 6 |
Полумуфта |
В наличии |
|
ЩП8.120.829-00 8 |
Стойка |
В наличии |
|
2057 409943 8260 00 9 |
Кольцо уплотняющее |
В наличии |
|
ЩП5.886.270-00 6 |
Фильтр |
В наличии |
|
ЩП8.977.091-00 1 |
Шпонка |
В наличии |
|
ЩП8.686.394-00 6 |
Прокладка |
В наличии |
|
ЩП8.686.396-00 0 |
Прокладка |
В наличии |
|
ЩП6.110.175-01 4 |
Корпус |
В наличии |
|
ЩП9.260.672-00 0 |
Пластина |
В наличии |
|
ЩП8.383.523-00 8 |
Пружина |
В наличии |
|
46 1212 1646 8 |
Подшипник |
В наличии |
|
ЩП9.261.515-00 1 |
Пластина |
В наличии |
|
ЩП6.393.106-00 6 |
Ротор |
В наличии |
|
ЩП8.261.512-00 0 |
Пластина |
В наличии |
|
25 3131 4062 5 |
Манжета |
В наличии |
|
ЩП8.040.486-00 4 |
Крышка |
В наличии |
|
ЩП9.261.513-00 7 |
Пластина |
В наличии |
|
ЩП8.040.321-00 0 |
Крышка |
В наличии |
|
2057 409949 9007 00 7 |
Пробка |
В наличии |
|
2057 409943 8123 00 3 |
Уплотнитель |
В наличии |
|
2057 409943 8309 00 9 |
Уплотнитель |
В наличии |
|
ЩП8.211.193-00 5 |
Цилиндр |
В наличии |
|
ЩП8.977.122-00 4 |
Шпонка |
В наличии |
|
ЩП8.040.485-00 7 |
Крышка |
В наличии |
|
ЩП6.393.114-01 6 |
Ротор |
В наличии |
|
ЩП8.211.279-00 8 |
Цилиндр |
В наличии |
|
ЩП9.270.244-00 6 |
Днище |
В наличии |
|
2057 409943 8318 00 3 |
Уплотнитель |
В наличии |
|
ЩП9.362.161-00 6 |
Прокладка |
В наличии |
|
ЩП8.056.276-00 8 |
Крышка |
В наличии |
|
ЩП6.393.111-00 2 |
Крыльчатка |
В наличии |
|
ЩП8.214.161-00 5 |
Вкладыш |
В наличии |
|
ЩП5.890.060-00 2 |
Клапан |
В наличии |
|
ЩП5.886.342-00 0 |
Фильтр |
В наличии |
|
ЩП7.016.235-00 6 |
Клапан |
В наличии |
|
2057 509113 3106 00 1 |
Пружина |
В наличии |
|
ЩП8.214.161-00 5 |
Вкладыш |
В наличии |
|
ЩП5.890.060-00 2 |
Клапан |
В наличии |
|
ЩП5.886.342-00 0 |
Фильтр |
В наличии |
|
ЩП7.016.235-00 6 |
Клапан |
В наличии |
|
2057 509113 3106 00 1 |
Пружина |
В наличии |
|
ЩП8.040.374-00 6 |
Крышка |
В наличии |
|
46 9127 3809 7 |
Шарик |
В наличии |
|
ЩП9.331.334-00 0 |
Штуцер |
В наличии |
|
ЩП8.383.524-00 5 |
Пружина |
В наличии |
|
ЩП7.064.032-00 6 |
Жиклер |
В наличии |
|
ЩП8.683.857-00 1 |
Прокладка |
В наличии |
|
2057 409949 9004 01 9 |
Пробка |
В наличии |
|
ЩП8.683.299-00 1 |
Уплотнитель |
В наличии |
|
2057 506212 1001 00 4 |
Фланец |
В наличии |
|
2057 409942 8110 03 3 |
Прокладка |
В наличии |
|
ЩП6.452.538-00 9 |
Трубопровод |
В наличии |
|
2057 409133 1101 00 9 |
Клапан |
В наличии |
|
2057 509265 0177 01 3 |
Кольцо |
В наличии |
|
ЩП8.383.529-00 0 |
Пружина |
В наличии |
|
ЩП8.640.245-00 3 |
Смотровое стекло |
В наличии |
|
ЩП8.040.316-00 4 |
Крышка |
В наличии |
|
ЩП8.686.712-00 6 |
Прокладка |
В наличии |
|
2057 409614 0126 07 8 |
Винт |
В наличии |
|
ЩП7.064.023-00 2 |
Жиклер |
В наличии |
|
ЩП8.686.711-00 9 |
Прокладка |
В наличии |
|
2057 403241 0101 00 6 |
Жиклер |
В наличии |
|
ЩП8. 383.594-00 2 |
Пружина |
В наличии |
|
ЩП8.960.071-00 9 |
Штифт |
В наличии |
|
2057 503831 0151 06 |
Рым-болт |
В наличии |
|
ЩП5.886.221-00 8 |
Фильтр |
В наличии |
|
ЩП9.261.514-00 4 |
Пластина |
В наличии |
|
2057 403112 1002 00 0 |
Заглушка |
В наличии |
|
ЩП8.686.398-00 4 |
Прокладка |
В наличии |
|
ЩП6.126.778-01 4 |
Опора |
В наличии |
|
ЩП6.126.778-00 1 |
Опора |
В наличии |
Технические характеристики
| Наименование параметра | Значение |
|
1 Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) |
60 (17,6) |
|
2 Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): ВМ-1С, ВМ-5С ТУ 38.101 1187-88 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
1·10-5 (7,5·10-5) 6,7·10-4 (5·10-3) 6,7·10-3 (5·10-2) |
|
ВМ-6 ТУ 38.401-58-3-90 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
2,7·10-5 (2·10-4) 1,3·10-3 (1·10-2) 6,7·10-3 (5·10-2) |
|
3 Наибольшее рабочее давление, кПа (мм рт.ст.) |
2,66 (20) |
|
4 Объем откачиваемого сосуда, м3, не более |
12 |
|
5 Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) |
2,66 (20) |
|
6 Количество рабочей жидкости, заливаемой в насос, дм3 |
6 |
|
7 Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В |
380 |
|
8 Мощность эл./двигателя, кВт |
2,2 |
|
9 Габаритные размеры, мм, не более: длина ширина высота |
850 300 400 |
|
10 Масса, кг, не более* |
100 |
|
П р и м е ч а н и е: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10 0С до плюс 25 0С и атмосферном давлении на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|
