2НВР-16ДМ

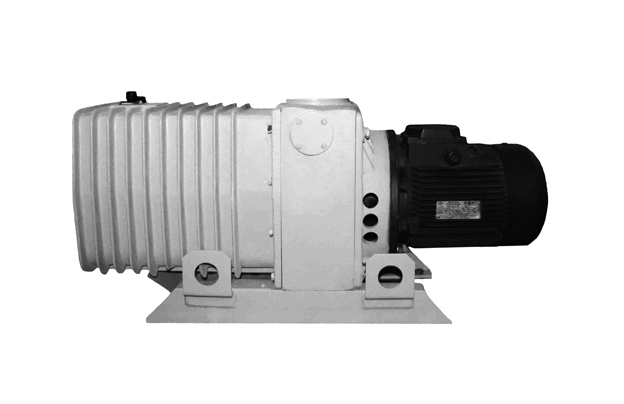

НАСОС ВАКУУМНЫЙ 2НВР-16ДМ
Насос вакуумный пластинчато-роторный 2НВР-16ДМ соответствует требованиям технических условий ТУ 3648-006-00218526-2002.
На базе вакуумного пластинчато-роторного насоса 2НВР-16ДМ и двухроторного вакуумного насоса НВД-200 выпускается агрегат АВД-50/16.
ПРЕИМУЩЕСТВА
- при работе не требует обслуживания, кроме контроля уровня масла;
- легко монтируется в системах откачки;
- выхлоп откачиваемого газа осуществляется через фильтр, ограничивающий выброс паров масла в атмосферу.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| 2НВР-16ДМ | 17,5 / 60 | 5х10 -3 | 850х300х400 | 100 | 2,2 | 230 330 |
Технические характеристики
| Наименование параметра | Значение |
|
1 Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) |
60 (17,6) |
|
2 Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла): ВМ-1С, ВМ-5С ТУ 38.101 1187-88 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
1·10-5 (7,5·10-5) 6,7·10-4 (5·10-3) 6,7·10-3 (5·10-2) |
|
ВМ-6 ТУ 38.401-58-3-90 а) парциальное без газобалласта б) полное без газобалласта в) полное с газобалластом |
2,7·10-5 (2·10-4) 1,3·10-3 (1·10-2) 6,7·10-3 (5·10-2) |
|
3 Наибольшее рабочее давление, кПа (мм рт.ст.) |
2,66 (20) |
|
4 Объем откачиваемого сосуда, м3, не более |
12 |
|
5 Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) |
2,66 (20) |
|
6 Количество рабочей жидкости, заливаемой в насос, дм3 |
6 |
|
7 Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В |
380 |
|
8 Мощность эл./двигателя, кВт |
2,2 |
|
9 Габаритные размеры, мм, не более: длина ширина высота |
850 300 400 |
|
10 Масса, кг, не более* |
100 |
|
П р и м е ч а н и е: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10 0С до плюс 25 0С и атмосферном давлении на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|

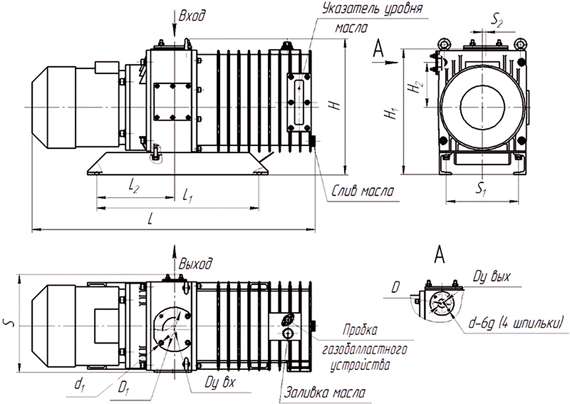

Габаритные параметры
