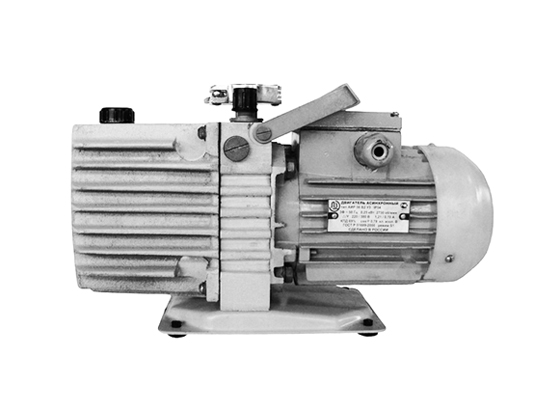

НАСОС ВАКУУМНЫЙ НВР-4,5Д
Насос вакуумный пластинчато-роторный НВР-4,5Д соответствует требованиям технических условий
ТУ 3648-006-00218526-2002.
ПРЕИМУЩЕСТВА
- низкий уровень шума;
- эффективное маслораспределение;
- высокая надежность насоса.
| Насосы вакуумные | Скорость откачки л/с / м3/ч | Остаточное давление мм. рт. ст. | Габаритные размеры (мм.) | Масса (кг) | Мощность кВт/ об.мин | Цена руб. с НДС |
| НВР-4,5Д | 1,25 / 4.5 | 5х10 -3 | 340х135х210 | 10 | 0,25 | 91 310 |
Запчасти для насоса НВР-4,5Д
|
Чертеж запчасти |
Наименование запчасти |
Наличие |
|
ЩП5.112.017-00 1 |
Полумуфта |
В наличии |
|
2057 409943 8110 20 9 |
Уплотнитель |
В наличии |
|
ЩП6.150.054-00 7 |
Стойка |
В наличии |
|
ЩП6.465.027-00 0 |
Ручка |
В наличии |
|
2057 409943 8007 00 6 |
Уплотнитель |
В наличии |
|
ЩП5.886.236-00 4 |
Фильтр |
В наличии |
|
ЩП9.331.085-00 3 |
Штуцер |
В наличии |
|
36 6895 0016 0 |
Хомут |
В наличии |
|
ЩП8.020.595-00 7 |
Корпус |
В наличии |
|
ЩП8.656.592-00 7 |
Пробка |
В наличии |
|
ЩП8.640.253-00 0 |
Смотровое стекло |
В наличии |
|
ЩП8.383.640-00 2 |
Пружина |
В наличии |
|
ЩП7.016.193-00 2 |
Клапан |
В наличии |
|
ЩП8.020.600-00 6 |
Корпус |
В наличии |
|
ЩП9.310.051-00 9 |
Заглушка |
В наличии |
|
ЩП8.656.338-00 7 |
Пробка |
В наличии |
|
ЩП8.683.299-00 1 |
Уплотнитель |
В наличии |
|
ЩП8.034.888-00 9 |
Корпус |
В наличии |
|
2057 409943 8101 00 7 |
Прокладка |
В наличии |
|
2057 409133 1101 00 9 |
Клапан |
В наличии |
|
2057 409711 2302 20 1 |
Штифт |
В наличии |
|
2057 409631 4113 07 3 |
Шпилька |
В наличии |
|
ЩП7.060.333-00 6 |
Ротор |
В наличии |
|
ЩП8.383.266-00 4 |
Пружина |
В наличии |
|
ЩП8.211.141-00 6 |
Цилиндр |
В наличии |
|
ЩП7.060.224-00 9 |
Пластина |
В наличии |
|
ЩП5.886.237-00 1 |
Фильтр |
В наличии |
|
ЩП8.656.314-00 7 |
Пробка |
В наличии |
|
ЩП8.683.857-00 1 |
Прокладка |
В наличии |
|
ЩП8.040.240-00 2 |
Крышка |
В наличии |
|
ЩП7.060.332-00 9 |
Ротор |
В наличии |
|
ЩП8.211.142-01 6 |
Цилиндр |
В наличии |
|
ЩП7.060.224-01 2 |
Пластина |
В наличии |
|
ЩП8.639.046-00 4 |
Амортизатор |
В наличии |
|
ЩП8.040.243-00 3 |
Крышка |
В наличии |
|
ЩП8.040.242-00 6 |
Крышка |
В наличии |
|
ЩП8.686.518-00 2 |
Прокладка |
В наличии |
|
2057 506823 0101 00 4 |
Шпонка |
В наличии |
|
ЩП8.040.241-00 9 |
Крышка |
В наличии |
|
25 3131 3030 6 |
Манжета 1.1-20х32-4 |
В наличии |
|
ЩП8.070.143-00 1 |
Основание |
В наличии |
Технические характеристики
| Наименование параметра | Значение |
|

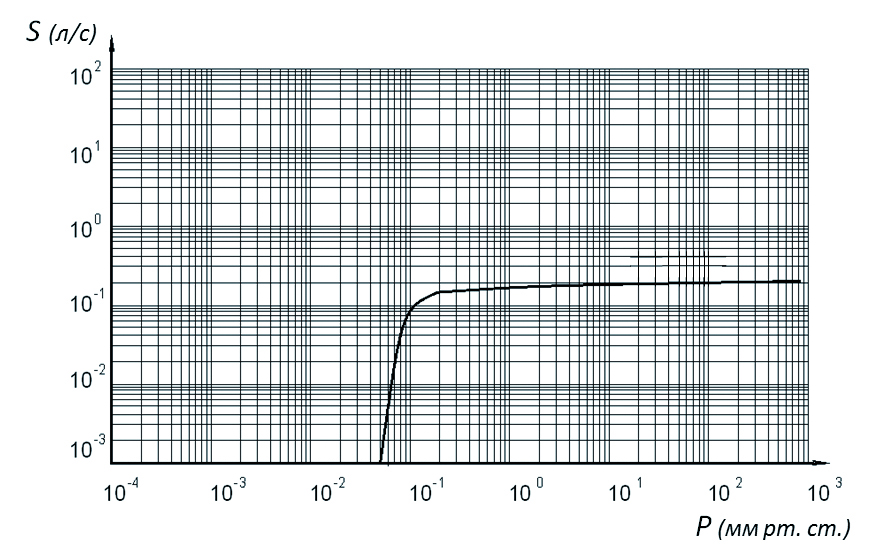

1 Быстрота действия в диапазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) |
0,4±0,072 (0,12±0,02) |
|
2 Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости (масла) ВМ-1С, ВМ-5С ТУ 38.101 1187-88: а) парциальное без газобалласта б) полное без газобалласта |
2·10-4 (1,5·10-3) 6,7·10-3 (5·10-2) |
|
3 Наибольшее рабочее давление, кПа (мм рт.ст.) |
1,33 (10) |
|
4 Объем откачиваемого сосуда, м3, не более |
0,07 |
|
5 Наибольшее давление паров воды на входе насоса, кПа (мм рт.ст.) |
1,33 (10) |
|
6 Количество рабочей жидкости, заливаемой в насос, дм3 |
0,05 |
|
7 Питание эл./двигателя от сети однофазного переменного с частотой 50 Гц,напряжением, В |
220 |
|
8 Мощность эл./двигателя, кВт |
0,09 |
|
9 Габаритные размеры, мм, не более: длина ширина высота |
290 151 151 |
|
10 Масса, кг, не более* |
4,8 |
|
П р и м е ч а н и е: *Без учета рабочей жидкости.
Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10 0С до плюс 25 0С и атмосферном давлении на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|
Габаритные параметры
