Двухроторный вакуумный насос НВД-200

Насос вакуумный двухроторный НВД-200 соответствует требованиям технических условий ТУ 3648-029-00218526-2002.

Быстрота действия форвакуумного насоса для НВД-200 не менее 16 м3/ч..

НВД-200 (ДВН-50) ПРЕИМУЩЕСТВА

  • равномерность откачки газа;
  • большая производительность;
  • отсутствие масла в сжимаемом газе;
  • быстроходность;
  • надёжность и долговечность при работе;
  • не требует обслуживания, кроме контроля уровня масла.
 Насосы вакуумные  Скорость откачки л/с / м3/ч Остаточное давление мм. рт. ст.  Габаритные размеры (мм.)  Масса (кг)  Мощность кВт/ об.мин  Цена руб. с НДС
НВД-200 50 / 180 1x10 -3 690х300х390 50 1,1 405 440



Технические характеристики

Наименование параметра Значение

1 Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с)*


180±30 (50±8)

2 Предельное остаточное давление, Па (мм рт.ст.), не более, :

а) с учетом паров рабочей жидкости (полное)

б) парциальное по воздуху



1,3·10-1 (1·10-3)

6,6·10-3 (5·10-5)

3 Марка рабочей жидкости (масла)

ВМ-1С

4 Количество рабочей жидкости, заливаемой в насос, л, не более

0,45

5 Потребляемая мощность при рабочем давлении, кВт, не более

1,1

6 Питание эл./двигателя от сети трехфазного переменного тока с частотой 50 Гц, напряжением, В

380

7 Условный проход, мм:

входа

выхода



63

40

8 Габаритные размеры, мм, не более:

длина

ширина

высота



688

372

300

9 Масса, кг, не более**



50

П р и м е ч а н и е:

*При быстроте действия форвакуумного насоса:

- 16 м3/ч;

и предельном остаточном давлении не более:

- полном 6,7∙10-4 кПа (5∙10-3 мм рт. ст.);

- парциальным по воздуху 1,3∙10-5 кПа (1∙10-4 мм рт. ст.).

**Без учета заливаемой рабочей жидкости (масла).

При температуре окружающей и откачиваемой сред от +15 до +25 0С, атмосферном давлении на выходе и при использовании масла ВМ-1С ТУ 38 101.1187-88.
НВД-200 (ДВН-50)

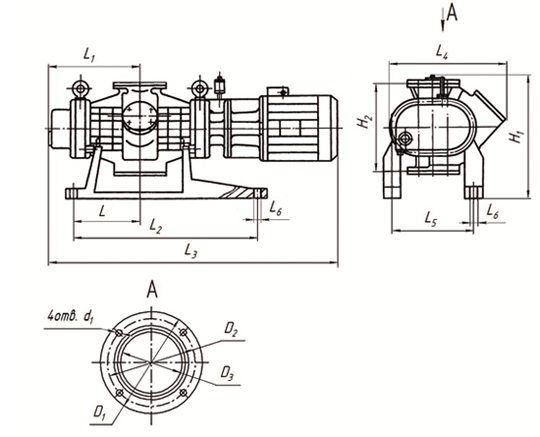

Габаритные параметры

НВД-200 (ДВН-50)
НВД-200 (ДВН-50)
