Запасные части для вакуумного насоса АВЗ-63Д производство РФ. Продукция в наличии и под изготовление.
Оформить заказ на запасные части к вакуумному насосу АВЗ-63Д по электронной почте Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. , оставив заявку и реквизиты Вашей компании. По интересующим вопросам оформления заказа и для консультации Вы можете связаться с нами по телефону +7 (495) 665-23-60. Отгрузка продукции осуществляется со склада продавца: самовывозом либо ТК (Деловые линии, ПЭК, СДЭК, Байкал сервис, КИТ и т.д.)

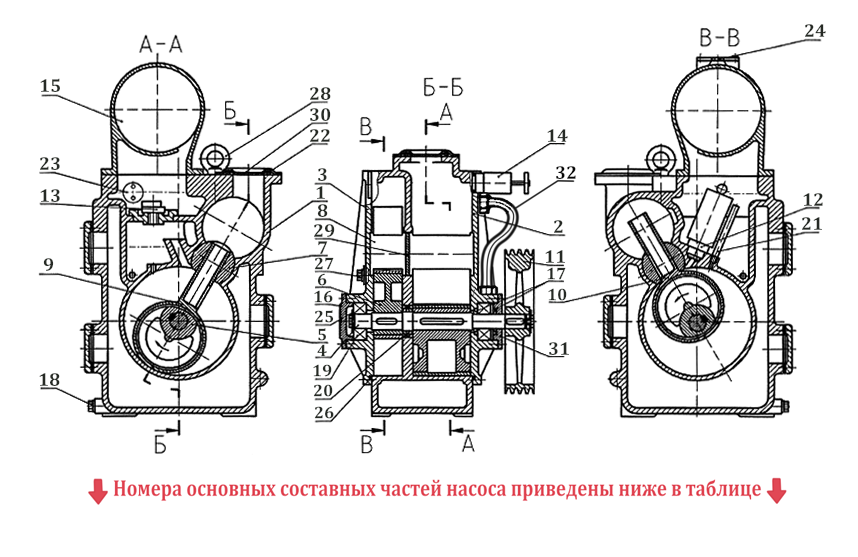

Запчасти насоса АВЗ-63Д
|
Номер на чертеже
|
Обозначение запчасти
|
Наименование
запчасти |
Шт. в насосе
|
Габариты, мм
|
Масса,
кг |
Материал
|
|
1
|
Корпус | 1 | ||||
|
2
|
352.10.01.60
|
Крышка передней камеры |
1
|
380х612х73 | 24,600 | СЧ20 |
|
3
|
352.10.01.59
|
Крышка малой камеры |
1
|
380х612х63
|
22,000
|
СЧ-20
|
|
4
|
352.10.01.01 | Вал |
1
|
d-60 h-509.4
|
8,550
|
Сталь 40Х
|
|
5
|
352.10.01.03
|
1
|
d-185 h-178.4
|
14,600
|
СЧ20
|
|
|
6
|
352.10.01.02
|
1
|
d-185 h-89
|
11,000
|
СЧ20
|
|
|
7
|
352.10.01.07
|
1 | d-120 h-200 | 6,550 | СЧ20 | |
|
8
|
352.10.01.06
|
1 | d-120 h-110 | 4,140 | СЧ20 | |
|
9
|
352.10.01.05
|
1 | 410х210х180 | 15,500 |
СЧ20
|
|
|
10
|
352.10.01.04
|
1 |
410х210х90
|
7,900 |
СЧ20
|
|
|
11
|
Маховик
|
|||||
|
12
|
352.10.61.00 |
1
|
d-77х48
|
0,540
|
||
|
13
|
352.10.60.00
|
1
|
d-77х72
|
0,560
|
||
|
14
|
Д-14247
|
1
|
d-48 h-52
|
0,355 | ||
|
15
|
|
Маслоотделитель
|
1
|
|||
|
16
|
|
Глухая крышка подшипника
|
1
|
|||
|
17
|
1.2-50х70-1
|
1
|
d-70х10
|
0,030 | ||
|
18
|
|
Пробка слива воды
|
1
|
|||
|
19
|
|
Подшипник
|
2
|
|||
|
20
|
1.2-60х85-1
|
1
|
d-85х10
|
0,045 | ||
|
21
|
|
Трубка заборная
|
1
|
|||
|
22
|
352.02.01.32
|
1
|
d-14 h-2.5
|
0,003 | Рез.грМБМС | |
|
23
|
Д-15638
|
Глазок стеклянный
|
1
|
|||
|
24
|
|
Пробка залива масла
|
1
|
|||
|
25
|
|
Шайба шкива
|
|
|||
|
26
|
352.02.01.40
|
1
|
d-473 h-5 | 0,020 | РЕЗИНА гр МБМС | |
|
27
|
Пробка слива масла
|
1
|
||||
|
28
|
Рым-болт
|
1
|
||||
|
29
|
Перегородка
|
1
|
||||
|
30
|
Заглушка
|
1
|
||||
|
31
|
Сквозная крышка подшипника
|
1
|
||||
|
32
|
Маслопровод
|
1
|
||||
| 352.10.01.01 | Вал | 1 | d-60 h-509.4 | 8,550 | 40Х | |
| 352.10.17.04 | Диск | 1 | d-62Х1,5 | 0,030 | 30Х13-М3б | |
| 352.10.17.07 | Диск | 1 | d-17,5Х1 | 0,002 | 30Х13-М3б | |
| 352.10.32.00 | Клапан | 1 | d-76Х67 | 0,560 | Узел | |
| Д-14247 | Клапан | 1 | d-48 h-52 | 0,355 | Узел | |
| 352.10.07.00 | Маслоотделитель | 1 | 44,500 | Узел | ||
| 352.10.17.03 | Пружина | 1 | d-62Х6 | 0,009 | 65Г-IY | |
| 352.10.17.10 | Пружина | 1 | d-13Х2О | 0,001 | 60С2А-Н-ХН-0.8 | |
| Д-14250 | Пружина | 1 | d-19 h-19 | 0,003 | Пров.А-I-1,2 | |
| 352.17.01.09 | Направляющая | 1 | d-120 h-380 | 11,500 | СЧ20 | |
| 352.10.00.06-01 | Основание | 1 | 392х248х68 | 8,200 | СЧ20 | |
| 352.10.01.25 | Прокладка | 1 | d-25х1 | 0,001 | Лист АДОМ 1 | |
| Д-14249 | Тарелка | 1 | d-35 h-8 | 0,015 | 12Х13-м3б | |
| 352.02.34.05 | Уплотнитель | 1 | d-31х3 | 0,002 | РЕЗИНА ГРМБМС | |
| 352.02.37.00 | Фильтр | 1 | d-106х27 | 0,027 | Узел | |
| 352.17.01.07 | Эксцентрик | 1 | d-185 h-358.7 | 27,000 | СЧ20 |
